红黑树
定义
红黑树也是一种平衡搜索树，他可以保证在最坏的情况下基本动态集合操作的时间复杂度为O(lgn)。
红黑树是一棵二分搜索树，它在每个位置上增加了一个存储位来表示节点的颜色，可以是RED或BLACK。通过任何一条从根到叶子的简单路径上各个结点的颜色进行约束，红黑树确保没有一条路径会比其他路径常出两倍，因而近似于平衡的。
红黑树与 2-3查找树
红黑树是2-3查找树的一种表示方式。区别在于，2-3查找树中包含有2-结点与3-结点。在红黑树中只有所有的结点都是2-结点，这样一来就会有这样的疑问，既然都是2-结点，那怎么表示2-3树呢? 答案就是，在红黑树中，对2-3树中的3-结点做了一定的处理，通过使用2-结点和一些其他的信息来表示3-结点。
红黑树中对2-3树中的3-结点的处理

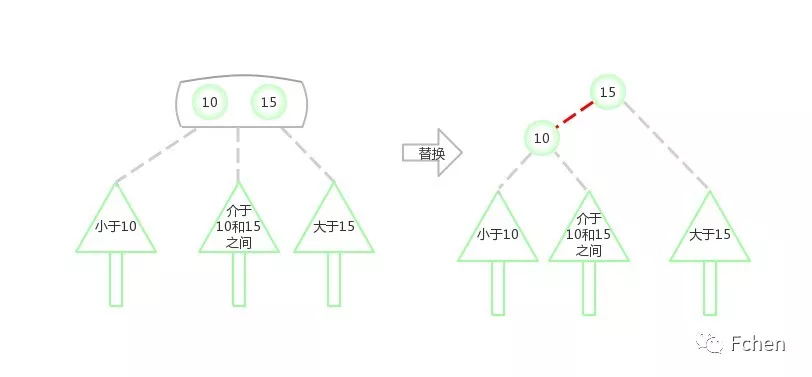

将2-3树中的3-结点拆分成2个2-结点，并将这两个2-结点的左节点使用红色的链接，右连接使用黑色(原来2-3树中的链接)链接，连在一起。如下图：
这样一来，就得到了构造红黑树的基本思想：
用标准的二分搜索树(完全由2-结点构成)和一些额外的信息(替换3-节点)来表示2-3树。
从上面的描述我们可以得到红黑树的定义：
红黑树是含有红黑链接并满足下列条件的二分搜索树：
1. 红链接均为左链接；
2. 没有任何一个结点同时和两条红链接相连；
3. 该树是完美平衡的，即任意空链接到根结点的路径上黑链接的数量相同。
红黑树中连接的分类：
1、 红链接将两个2-结点连接起来构成一个3-结点；
2、 黑链接则是2-3树中的普通链接。

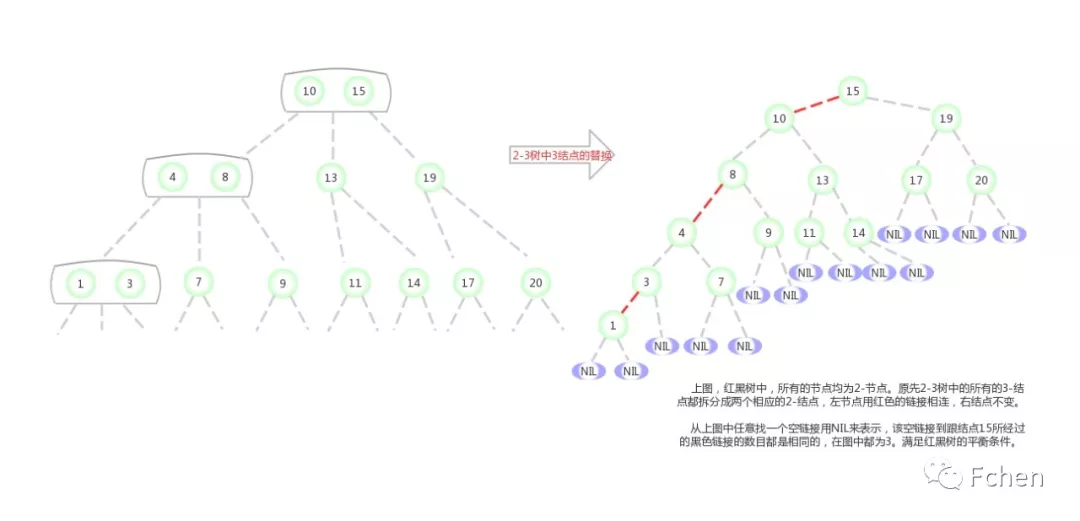

如下图所示：
红黑树中颜色替换

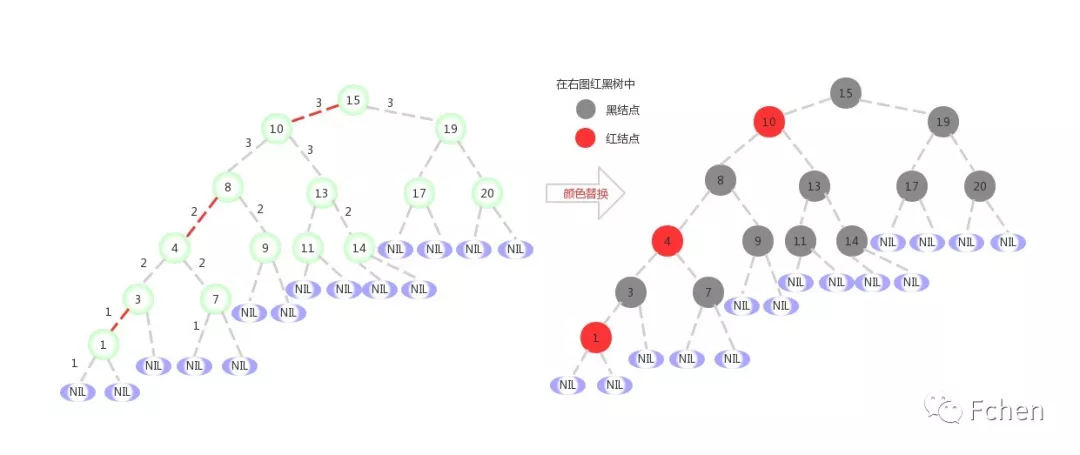

为了方便表示红黑树，间红黑树中链接的颜色表示在该链接所连接的结点中，我们都知道，一条链接的两端，有两个结点(父子结点)，将连接的颜色保存在子节点中。做颜色替换后，红黑树的示意图如下：
上面图片左侧的部分，在链接的旁边都有一个数字，这个数字称为：黑高。
黑高(black-height)定义：
从某个结点出发(不含该结点)到达一个叶子结点的任意一条简单路径上的黑色链接(结点)的个数。
通过上述的黑高定义，及红黑树的平衡性可以知道红黑树的黑高就是根结点的黑高。
红黑树的操作
红黑树的构成：
- 节点 树中的结点包含5个属性：color、key、left、right、和p。
java代码:
public class Node{
/** 键*/
public K key;
/** 相关联的值*/
public V value;
/** 左右子树*/
public Node left,right;
/** 父结点指向该结点的颜色*/
public boolean color;
public Node(K key, V value){
this.key = key;
this.value = value;
left = null;
right = null;
color = RED;
}
}

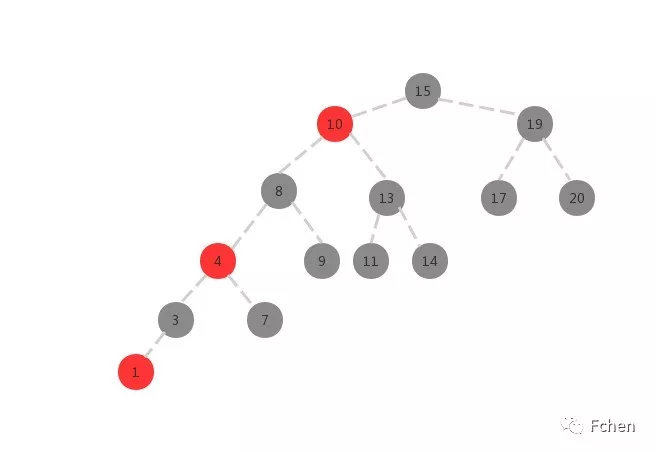

红黑树图示：
红黑树的性质
- 1.每个节点或是红色的，或是黑色的；
- 2.根结点是黑色的；
- 3.每个叶子结点(空链接)是黑色的；
- 4.如果一个结点是红色的，则它的两个叶子结点都是黑色的；
- 5.对每一结点，从该结点到其所有后代叶结点的简单路径上，均包含有相同数目的黑色结点。
旋转
在对红黑树进行操作(插入或删除)的时候，可能会出现右链接为红色链接，或者有两条连续的红色链接。这样一来就破坏红黑树的性质。因此需要 在本次操作完成之前通过旋转使得本次操作后，该树仍然是红黑树。旋转操作会改变红链接的指向。旋转也分为左旋转和右旋转。

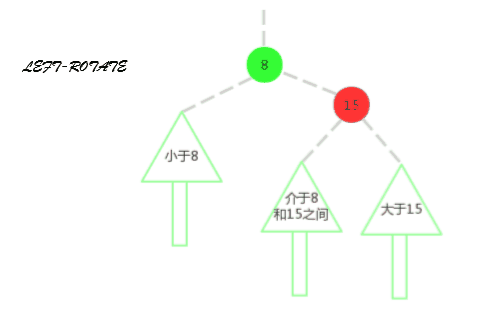

左旋转：将红色连接为右链接转化为左链接。图示如下：
总结:
上述图片中，结点值为8的结点颜色可以是红色，夜可以是黑色。该结点同样也可是左子树，也可以是右子树。上述左旋转的过程：将上述图片的部分看成一棵子树，该子树的根结点的值是8。经过旋转后将值为15的结点作为该树的根结点。(将两个键中值较小的左为跟结点变成值交大者作为根结点的过程)。
- 左旋转的代码实现：
private Node leftRotate(Node node){
Node x = node.right;
//左旋转
node.right = x.left;
x.left = node;
x.color = node.color;
node.color = RED;
return x;
}

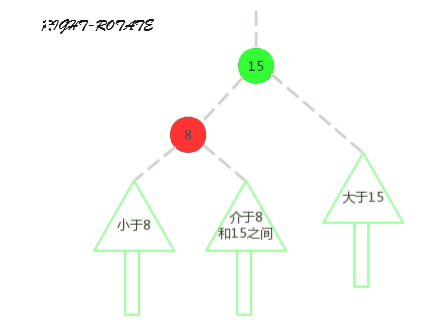

右旋转：将红色连接为左链接转化为右链接。图示如下：
总结：
红黑树右旋转的过程就是左旋转的逆向过程。
- 右旋转的代码实现:
private Node rightRotate(Node node){
Node x = node.left;
node.left = x.right;
x.right = node;
x.color = node.color;
node.color = RED;
return x;
}
插入
为了更好的理解红黑树，在上一篇文章中首先学习了2-3树，这一篇文章中关于红黑树的学习，也是通过2-3树经过相应的变化而来。这里要对红黑树 进行插入结点的操作，同样类比2-3树的插入。来看看，在红黑树的插入过程中，是如何维护红黑树的性质的。
在红黑树的插入操作中，假设插入的节点都为红色。
这里假设结点为红色，插入红黑树之后，会破坏上述的性质4。通过上述的旋转过程可以进行相应的调整来维护红黑树。这里如果假设插入的是黑色的结点，就会破坏红黑树的平衡性(性质5)。
向2-结点中插入新键
向2-结点中插入新键分为如下的两种情况。

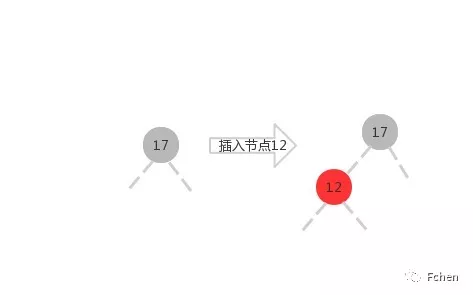

红黑树根结点的左侧插入
在红黑树的根结点的左侧插入，默认插入是红结点，而红黑树根结点为黑节点，插入该结点后，红黑树的性质不变。
红黑树根结点的右侧插入
在红黑树的根结点的右侧插入，由于默认插入的是红色结点，插入后不满足红黑树的性质，此时右节点为红色结点。通过左旋转，将其旋转为左结点为红色结点，修正根结点的连接。
总结：
经过上述操作后，该红黑树等价为一棵只有一个3-结点的2-3树，该红黑树有两个结点，其中一个为红色结点，树的黑高为1。
向树底部的2-结点中插入新键
用和二分搜索树相同的方式向一棵红黑树中插入一个新键会在树的底部新增一个结点(保证树的有序性)，同样也是红结点和其父结点相连。如果父结点是一个2-结点，那么上述的两种处理方式仍然适用。如果指向新结点的是父结点的左链接，那么父结点就直接成为一个3-结点；如果指向新结点的是父结点的右链接，这就是一个错误的3-结点，通过一次左旋转来修正。
向一棵双键树(3-结点)中插入新键
双键树中插入新的键分为如下的三种情况，下面分类讨论：
新插入的键大于原树中的两个键
要插入的键在大于原树中的两个键，此时根结点链接两个红结点，不符合红黑树的性质，只需将两个红色节点变为黑色节点即可。
新插入的键介于原树中的两个键之间
新插入的键介于原树两个键之间，这会产生两个连续的红色结点，一个结点是左结点，一个结点是右结点。需要将红色的右结点先左旋转变，使其变成两个连续的红色结点；然后在进行右旋转使其变成一个结点链接两个红色的结点(一左一右)；最后在对两个红色结点的颜色进行变换。
新插入的键小于原树中的两个键
新插入的键小于原树中的两个键，新插入的结点会被链接到最左边的空链接，这样也产生了两个连续的红色结点，将从根结点开始的第一个红结点右旋转，使根结点链接两个红色的结点；然后，将两个红色结点的颜色变为黑色。
颜色转换
当一个结点链接两个红色的子结点时，需要将子结点的颜色右红变黑，同时也需要将父结点的颜色由黑变红。
代码实现
private void flipColors(Node node){
node.color = RED;
node.left.color = BLACK;
node.right.color = BLACK;
}
根结点总是黑色的
在发生颜色转换的时候，会遇到根结点链接连个红色结点的情况。此时进行颜色转换后根结点为红色，当红色及结点出现在根结点的时候，红黑树的黑高就会增加1。上篇文章中有说到，2-3树的节点与红黑树结点的对应关系。而红色结点的来源就是3-结点拆成两个2结点，然后将左2-结点标记为红色。在每次添加新的结点后，都将红黑树的根结点设置为黑色。
向树底部的3-结点中插入新键
假设在树的底部的一个**3-**结点下加入一个新的结点。上面讨论的三种情况都会出现。指向新结点的链接可能是3-结点的右链接(此时需要转换颜色)，或是左链接(需要右旋转然后再转换颜色)，或是中链接(需要先左旋转下层链接然后右旋转上层链接，最后再转换颜色)。颜色转换会使到中结点的链接变红，相当于将它送入了父结点。这意味着在父结点中继续插入一个新键，使用相同的办法解决这个问题。
将红链接在树中向上传递

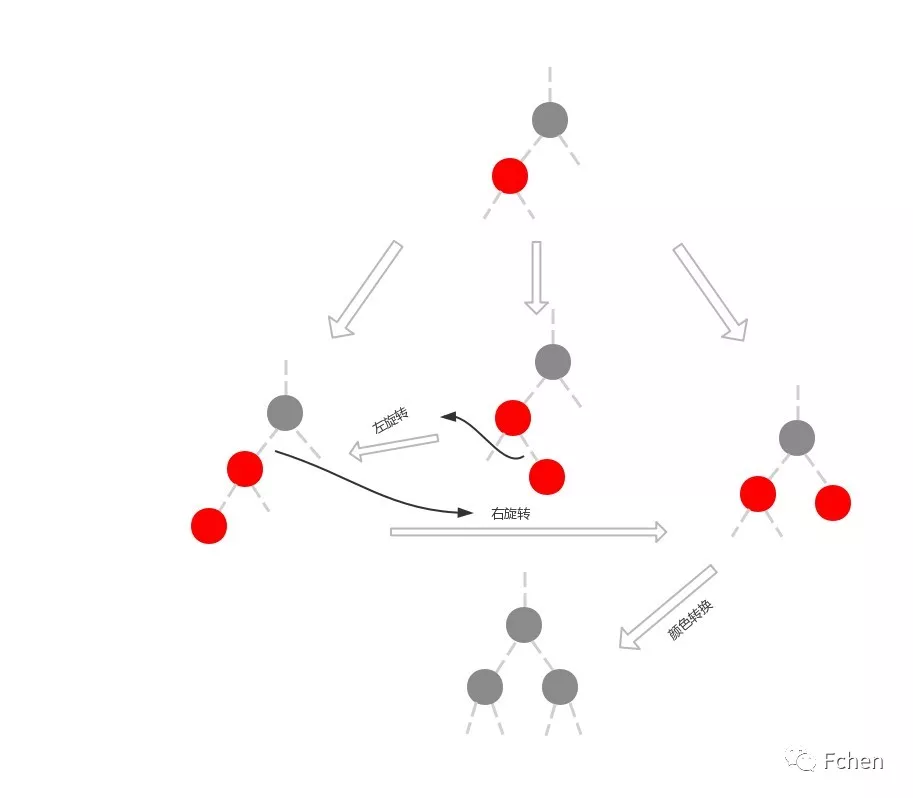

2-3树中插入算法需要我们分解3-结点，将中间键插入父结点，如此这般直遇到一个2-结点或根结点。之前考虑过的所有情况都是为了达成这个目标：每次必要的旋转之后我们都会进行颜色转换 使得根结点变红。站在父结点的角度来看，处理这样的一个红色结点的方式和处理一个新插入的红色结点完全相同，继续把红链接转移到中间结点上去。下图中总结的三种情况显示了在红黑树实现2-3树的插入算法的关键操作所需步骤：要在一个3-结点下插入新键，先创建一个临时的4-结点，将其分解并将红链接由中间键传递给它的父结点。重复这个过程，我们就能将红链接在树中向上传递，直至遇到一个2-结点或根结点。
总结：
只要谨慎的使用左旋转，右旋转和颜色转换这三个简单的操作，就可以保证插入操作后红黑树和2-3树的一一对应关系。在沿着插入点到根结点的路径向上移动时在所经过的每个结点中顺序完成以下操作，即可完成插入操作
- 如果右子结点是红色的而左子结点是黑色的，进行左旋转；
- 如果左子结点是红色的且它的左子结点也是红色的，进行有旋转；
- 如果左右子结点均为红色，进行颜色转换。
红黑树的插入代码实现：
public void add(K key, V value){
root = add(root, key, value);
root.color = BLACK;
}
private Node add(Node node,K key, V value){
if(node == null){
size++;
//默认插入红色节点
return new Node(key,value);
}
if(key.compareTo(node.key) < 0){
node.left = add(node.left,key,value);
}else if(key.compareTo(node.key) > 0){
node.right = add(node.right,key,value);
}else{
node.value = value;
}
if(isRed(node.right) && !isRed(node.left)){
node = leftRotate(node);
}
if(isRed(node.left) && isRed(node.left.left)){
node = rightRotate(node);
}
if(isRed(node.left) && isRed(node.right)){
flipColors(node);
}
return node;
}
上述代码中的isRed()方法用来判断结点的颜色。
private boolean isRed(Node node){
if(node == null){
return BLACK;
}
return node.color;
}
