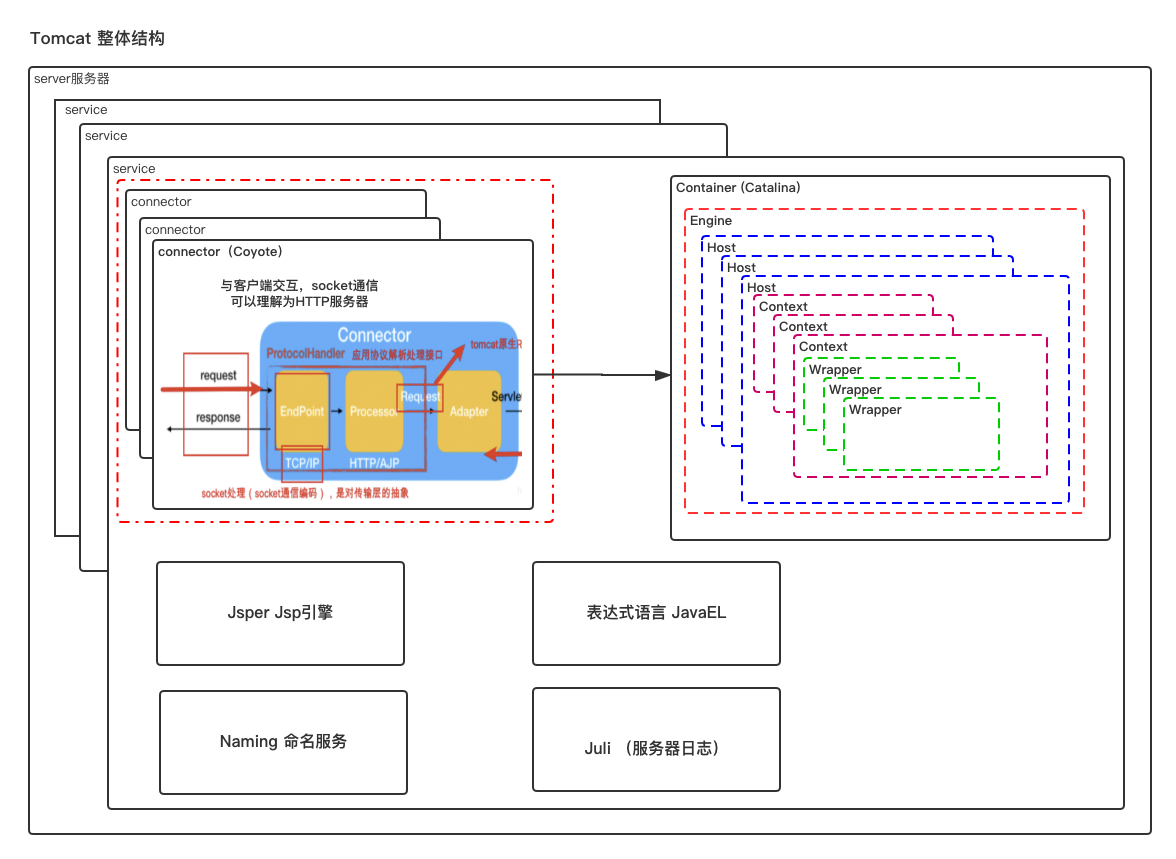

一、Tomcat 体系结构图
二、各组件作用
1. Coyote 的内部组件
Coyote 组件以及作用 ：
| 组件 | 作用 |
|---|---|
| EndPoint | EndPoint 是监听的接⼝，是Socket接收和发送处理器，是对传输层的抽象，因此EndPoint⽤来实现TCP/IP协议的 |
| Processor | Processor 是Coyote 协议处理接⼝，Processor⽤来实现HTTP协议，Processor接收来⾃EndPoint的Socket，读取字节流解析成Tomcat Request和Response对象，并通过Adapter将其提交到容器处理，Processor是对应⽤层协议的抽象 |
| ProtocolHandler | Coyote 协议接⼝， 通过Endpoint 和 Processor ， 实现针对具体协议的处理能⼒。Tomcat 按照协议和I/O 提供了6个实现类 ： AjpNioProtocol ，AjpAprProtocol，AjpNio2Protocol ，Http11NioProtocol Http11Nio2Protocol ，Http11AprProtocol |
| Adapter | 协议不同，请求信息也不同，Tomcat定义了Request封装信息。将ProtocolHandler 处理成 ServletRequest，这是经典的适配器模式，连接器调用CoyoteAdapter的Sevice⽅法，将Tomcat Request -> ServletRequest |
2. Tomcat Servlet 容器 Catalina
2.1 Tomcat 模块分层结构图及Catalina位置
Tomcat 可以通过 （conf/server.xml）的组件构成的Web容器，⽽Catalina是Tomcat的 servlet容器。Catalina 才是 Tomcat 的核⼼。 其他模块都是为Catalina 提供⽀撑的。 ⽐如 ： 通过 Coyote 模块提供链接通信，Jasper 模块提供 JSP 引擎，Naming 提供JNDI 服务，Juli 提供⽇志服务。
2.2 Servlet 容器 Catalina 的结构
可认知为整个Tomcat就是一个Catalina实例，Tomcat启动会初始化这个实例，Catalina 实例通过加载server.xml 完成其他实例创建，创建管理一个Server，Server创建多个Serivce，每个Service有多个Connector 和一个Container。
⚠️：多个Connector 对应 一个 Container/Engine
| 组件 | 作用描述 |
|---|---|
| Catalina | 解析conf/server.xml，以此创建Server并管理。 |
| Server | 表示整个Catalina Servlet容器以及其他组件，负责启动Servlet引擎，Tomcat连接器Connector |
| Service | Server内部组件，⼀个Server包含多个Service。它将若⼲个Connector组件绑定到⼀个Container |
| Container | 容器，负责处理⽤户的servlet请求，并返回对象给web⽤户的模块 |
4.3 Container 组件的具体结构
Container组件下有⼏种具体的组件，分别是Engine、Host、Context和Wrapper。这4种组件（容器） 是⽗⼦关系。（都是一对多）Tomcat通过⼀种分层的架构，使得Servlet容器具有很好的灵活性。包含如下组件：
- Engine ：表示整个Catalina的Servlet引擎，用来管理多个虚拟站点，一个Service最多只能有一个Engine，但是可以包含多个Host。
- Host ：代表一个虚拟主机，（例如一个www.abc.com域名就是一个虚拟主机），而一个虚拟主机可以包含多个Context。
- Context ：代表一个Web应用，⼀个Web应⽤可包含多个Wrapper。
- Wrapper ：表示⼀个Servlet，Wrapper 作为容器中的最底层，不能包含⼦容器
上述组件的配置其实就体现在conf/server.xml中。
