Java 在PDF文档中绘制图形

本篇文档将介绍通过Java编程在PDF文档中绘制图形的方法。包括绘制矩形、椭圆形、不规则多边形、线条、弧线、曲线、扇形等等。针对方法中提供的思路，也可以自行变换图形设计思路，如菱形、梯形或者组合图形等。

使用工具：Free Spire.PDF for Java（免费版）

Jar****文件导入：

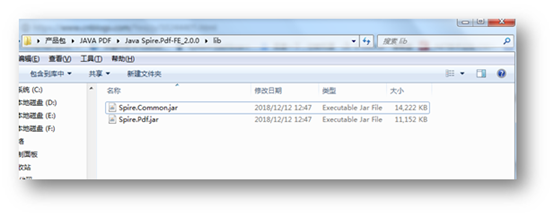

步骤1****：将安装包中lib文件夹下的两个文件复制到程序中新建的文件夹中（这里在程序中可新建一个文件夹并命名为Lib）

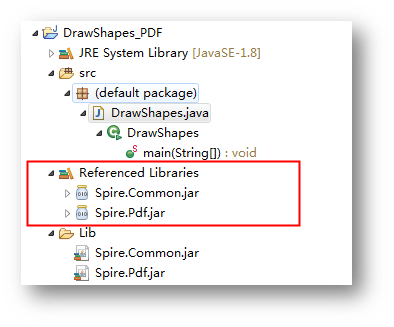

步骤2****：复制文件后，将两个添加引用到程序：选中这两个jar文件，点击鼠标右键，选择“Build Path” – “Add to Build Path”。完成引用。

Java****代码示例（供参考）

import java.awt.Color;
import java.awt.Point;
import java.awt.geom.Rectangle2D;

import com.spire.pdf.FileFormat;
import com.spire.pdf.PdfDocument;
import com.spire.pdf.PdfPageBase;
import com.spire.pdf.graphics.*;

public class DrawShapes {

    public static void main(String[] args) {

        //创建PdfDocument对象
        PdfDocument doc = new PdfDocument();

        //添加一页
        PdfPageBase page = doc.getPages().add();

        //创建画笔、画刷
        PdfPen pen =new PdfPen(new PdfRGBColor(Color.black),0.3);
        PdfBrush brush= PdfBrushes.getGreenYellow();

        //绘制矩形
        Rectangle2D.Float rect1 = new Rectangle2D.Float(0, 20, 120, 50);//创建Rectangle2D对象，并指定图形在PDF页面中的大小、位置
        PdfLinearGradientBrush linearGradientBrush = new PdfLinearGradientBrush(rect1,new PdfRGBColor(Color.PINK),new PdfRGBColor(Color.YELLOW),PdfLinearGradientMode.Horizontal);//填充图形颜色
        page.getCanvas().drawRectangle(linearGradientBrush, rect1);//绘制矩形到页面

        //绘制椭圆
        Point centerStart= new Point(205,45);
        Point centerEnd= new Point(205,45);
        PdfRadialGradientBrush radialGradientBrush = new PdfRadialGradientBrush(centerStart,0,centerEnd,60,new PdfRGBColor(Color.white),new PdfRGBColor(Color.cyan));
        Rectangle2D.Float rect2= new Rectangle2D.Float(180, 20, 50, 50);
        page.getCanvas().drawEllipse(radialGradientBrush,rect2);

        //绘制多边形
        Point p1=new Point(290,70);
        Point p2=new Point(310,45);
        Point p3=new Point(325,60);
        Point p4=new Point(340,20);
        Point p5=new Point(370,70);
        Point[] points = {p1, p2, p3, p4, p5};
        page.getCanvas().drawPolygon(pen,brush, points);

        //绘制弧形
        float startAngle = 0;
        float sweepAngle = 270;
        Rectangle2D.Float rect3= new Rectangle2D.Float(0, 110, 50, 50);
        page.getCanvas().drawArc(pen, rect3, startAngle, sweepAngle);

        //绘制扇形
        Rectangle2D.Float rect4= new Rectangle2D.Float(70, 110, 50, 50);
        page.getCanvas().drawPie(pen, rect4, startAngle, sweepAngle);

        //绘制直线
        Point pStart=new Point(205,110);
        Point pEnd=new Point(205,160);
        page.getCanvas().drawLine(pen, pStart, pEnd);

        //绘制贝塞尔曲线
        Point startPoint = new Point(290, 135);
        Point firstControlPoint = new Point(330, 70);
        Point secondControlPoint = new Point(330, 200);
        Point endPoint = new Point(370, 135);
        page.getCanvas().drawBezier(pen, startPoint, firstControlPoint, secondControlPoint, endPoint);

        //保存文档
        doc.saveToFile("DrawShapes.pdf",FileFormat.PDF);
    }
}

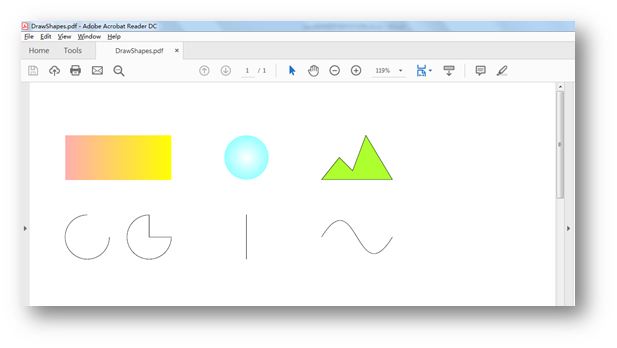

完成代码后，运行程序，生成文档。（如下图）

（本文完）
