本文源代码来源于mybatis-spring-boot-starter的2.1.2版本

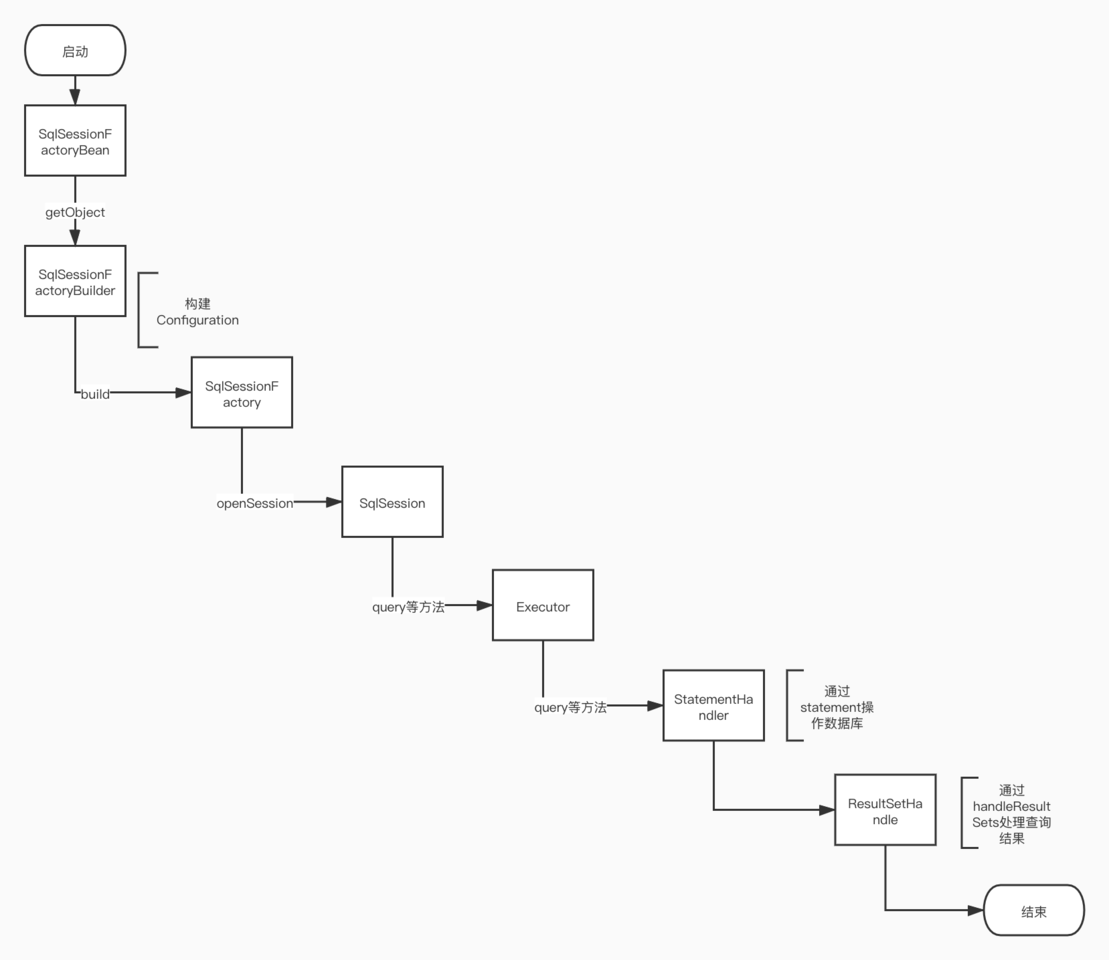

SQL语句的执行涉及各个组件，其中比较重要的是Executor，StatementHandler，ParameterHandler和ResultSetHandler。
Executor对象在创建Configuration对象的时候创建，并且缓存在Configuration对象里，负责管理一级缓存和二级缓存，并提供是事务管理的相关操作。Executor对象的主要功能是调用StatementHandler访问数据库，并将查询结果存入缓存中（如果配置了缓存的话)。StatementHandler首先通过ParammeterHandler完成SQL的实参绑定，然后通过java.sql.Statement对象执行sql语句并得到结果集ResultSet，最后通过ResultSetHandler完成结果集的映射，得到对象并返回。
Executor

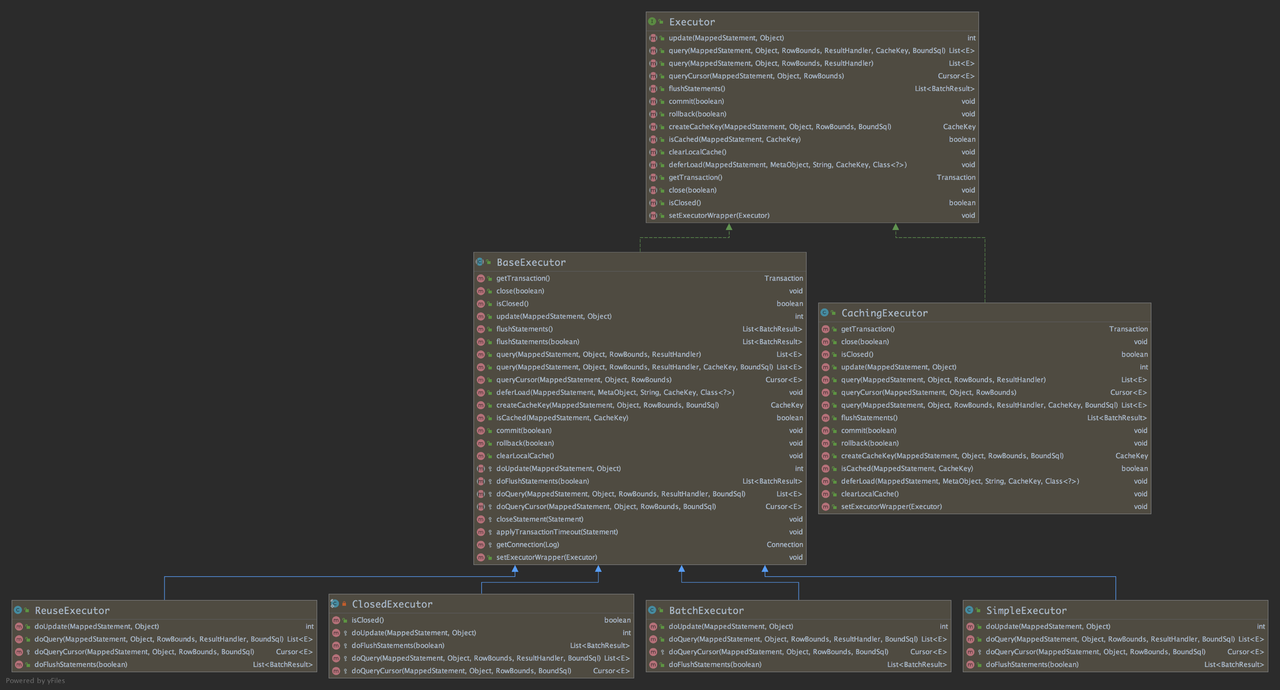

1.1 类图
每一个 SqlSession 都会拥有一个Executor 对象，这个对象负责增删改查的具体操作，我们可以简单的将它理解为 JDBC 中 Statement 的封装版。也可以理解为 SQL 的执行引擎，要干活总得有一个发起人吧，可以把 Executor 理解为发起人的角色。
如上图所示，位于继承体系最顶层的是Executor执行器，它有两个实现类，分别是和BaseExecutor和CachingExecutor。
BaseExecutor
BaseExecutor是一个抽象类，这种通过抽象的实现接口的方式是的体现，是Executor 的默认实现，实现了大部分 Executor 接口定义的功能，关于查询更新的具体实现由其子类实现。️BaseExecutor 的子类有四个，分别是 SimpleExecutor、ReuseExecutor 、CloseExecutor 和 BatchExecutor。
1、 SimpleExecutor
简单执行器，是 MyBatis 中默认使用的执行器，每执行一次 update 或 select，就开启一个Statement 对象，用完就直接关闭 Statement 对象(可以是 Statement 或者是 PreparedStatment 对象)
1、 ReuseExecutor
可重用执行器，这里的重用指的是重复使用Statement，它会在内部使用一个 Map 把创建的Statement 都缓存起来，每次执行 SQL 命令的时候，都会去判断是否存在基于该 SQL 的 Statement 对象，如果存在Statement 对象并且对应的 connection 还没有关闭的情况下就继续使用之前的 Statement 对象，并将其缓存起来。因为每一个 SqlSession都有一个新的 Executor对象，所以我们缓存在 ReuseExecutor 上的 Statement作用域是同一个 SqlSession。
1、 CloseExecutor
表示一个已关闭的Executor执行期
1、 BatchExecutor
批处理执行器，用于将多个 SQL 一次性输出到数据库
CachingExecutor
缓存执行器，先从缓存中查询结果，如果存在就返回之前的结果；如果不存在，再委托给Executor delegate 去数据库中取，delegate 可以是上面任何一个执行器。
1.2 Executor的选择和创建
private SqlSession openSessionFromDataSource(ExecutorType execType, TransactionIsolationLevel level, boolean autoCommit) {
Transaction tx = null;
try {
final Environment environment = configuration.getEnvironment();
final TransactionFactory transactionFactory = getTransactionFactoryFromEnvironment(environment);
tx = transactionFactory.newTransaction(environment.getDataSource(), level, autoCommit);
//创建Executor
final Executor executor = configuration.newExecutor(tx, execType);
return new DefaultSqlSession(configuration, executor, autoCommit);
} catch (Exception e) {
closeTransaction(tx); // may have fetched a connection so lets call close()
throw ExceptionFactory.wrapException("Error opening session. Cause: " + e, e);
} finally {
ErrorContext.instance().reset();
}
}
SqlSessionFactory通过Configuration来创建sqlSession，Executor也是在这个时候初始化，我们来看下configuration.newExecutor()这个方法：
public Executor newExecutor(Transaction transaction, ExecutorType executorType) {
executorType = executorType == null ? defaultExecutorType : executorType;
executorType = executorType == null ? ExecutorType.SIMPLE : executorType;
Executor executor;
if (ExecutorType.BATCH == executorType) {
executor = new BatchExecutor(this, transaction);
} else if (ExecutorType.REUSE == executorType) {
executor = new ReuseExecutor(this, transaction);
} else {
//不指定就用简单执行器
executor = new SimpleExecutor(this, transaction);
}
//如果cacheEnabled为true，则创建CachingExecutor，然后在其内部持有上面创建的Executor
//cacheEnabled默认为true，则默认创建的Executor为CachingExecutor，并且其内部包裹着SimpleExecutor。
if (cacheEnabled) {
executor = new CachingExecutor(executor);
}
//使用InterceptorChain.pluginAll为executor创建代理对象。Mybatis插件机制。
executor = (Executor) interceptorChain.pluginAll(executor);
return executor;
}
ExecutorType类型可以通过xml标签和JavaApi进行赋值,默认为ExecutorType.SIMPLE。
Mybatis插件机制会在其他系列文章里面讲解，这里就不过多介绍了。

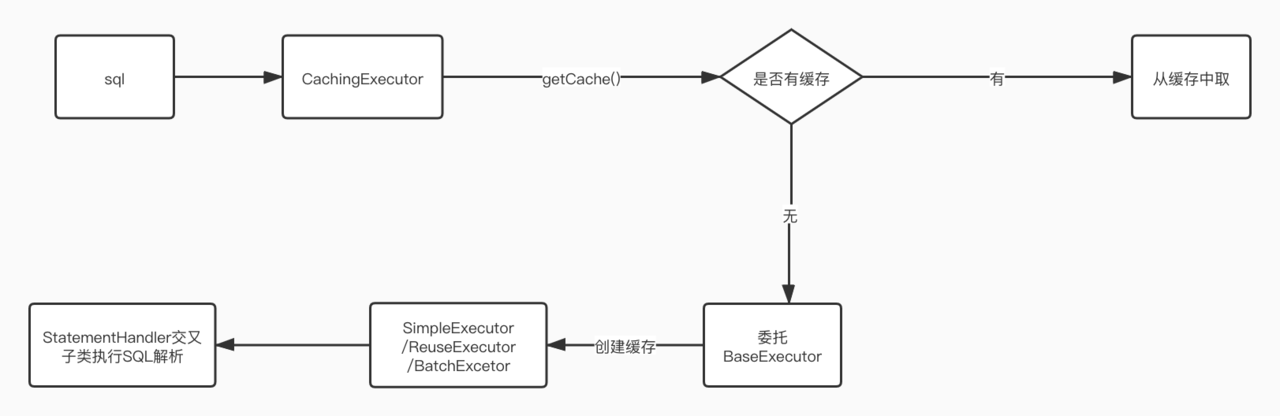

1.3 Executor的执行流程
我们从SqlSession的selectList方法入手，其实他们的调用链路都差不多。
@Override
public <E> List<E> selectList(String statement, Object parameter, RowBounds rowBounds) {
try {
MappedStatement ms = configuration.getMappedStatement(statement);
return executor.query(ms, wrapCollection(parameter), rowBounds, Executor.NO_RESULT_HANDLER);
} catch (Exception e) {
throw ExceptionFactory.wrapException("Error querying database. Cause: " + e, e);
} finally {
ErrorContext.instance().reset();
}
}
上面说到cacheEnabled默认为true，则默认创建的Executor为CachingExecutor，并且其内部包裹着SimpleExecutor。所以这里executor还是CachingExecutor，我们来看下CachingExecutor的实现
@Override
public <E> List<E> query(MappedStatement ms, Object parameterObject, RowBounds rowBounds, ResultHandler resultHandler, CacheKey key, BoundSql boundSql)
throws SQLException {
//是否有缓存
Cache cache = ms.getCache();
if (cache != null) {
//创建缓存
flushCacheIfRequired(ms);
if (ms.isUseCache() && resultHandler == null) {
ensureNoOutParams(ms, boundSql);
@SuppressWarnings("unchecked")
List<E> list = (List<E>) tcm.getObject(cache, key);
if (list == null) {
//执行SimpleExecutor的query方法
list = delegate.query(ms, parameterObject, rowBounds, resultHandler, key, boundSql);
tcm.putObject(cache, key, list); // issue #578 and #116
}
return list;
}
}
//执行SimpleExecutor的query方法
return delegate.query(ms, parameterObject, rowBounds, resultHandler, key, boundSql);
}
这里的delegate就是SimpleExecutor，也就是说最终还是会执行SimpleExecutor的query实现。到这里，执行器所做的工作就完事了，Executor 会把后续的工作交给继续执行。下面我们来认识一下StatementHandler。
StatementHandler
StatementHandler主要负责操作Statement对象与数据库进行交互，在这里我们先回顾一下原生JDBC的相关知识:
//1 注册驱动
Class.forName("com.mysql.jdbc.Driver");
//2 获得连接
String url = "jdbc:mysql://localhost:3306/test";
Connection conn = DriverManager.getConnection(url,"root", "root");
//3获得语句执行者
Statement st = conn.createStatement();
//4执行SQL语句
ResultSet rs = st.executeQuery("select * from role");
//5处理结果集
while(rs.next()){
// 获得一行数据
Integer id = rs.getInt("id");
String name = rs.getString("name");
System.out.println(id + " , " + name);
}
//6释放资源
rs.close();
st.close();
conn.close();
JDBC通过java.sql.Connection对象创建Statement对象，Statement对象的execute方法就是执行SQL语句的入口。那么对于Mybtais的StatementHandler是用于管理Statement对象的。

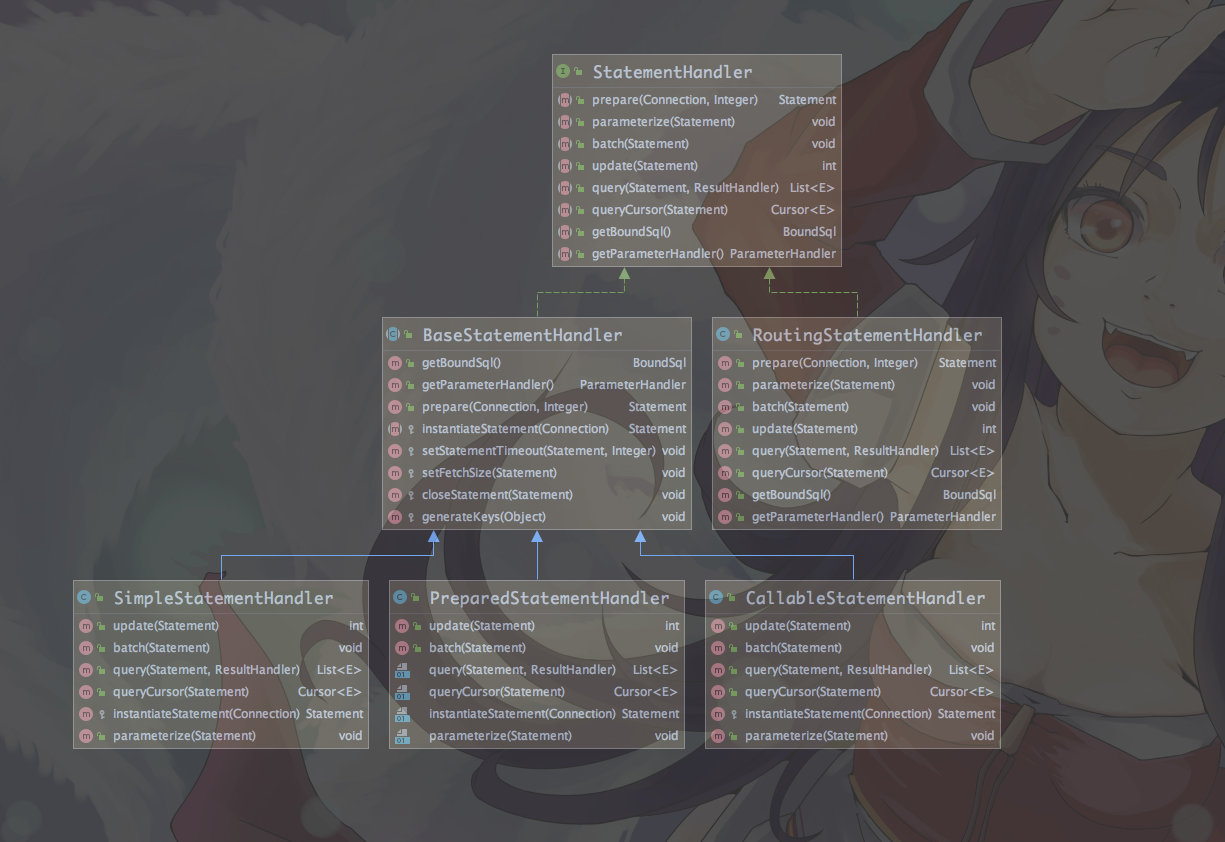

2.1 类图
有木有感觉这个继承关系和Executor极为相似，顶层负接口分别有两个实现 BaseStatementHandler和 RoutingStatementHandler，而BaseStatementHandler分别有三个实现类 SimpleStatementHandler、 PreparedStatementHandler、 CallableStatementHandler。
我们不妨先来看下StatementHandler定义的方法：
ublic interface StatementHandler {
//创建Statement对象，即该方法会通过Connection对象创建Statement对象。
Statement prepare(Connection connection, Integer transactionTimeout)
throws SQLException;
//对Statement对象参数化，特别是PreapreStatement对象。
void parameterize(Statement statement)
throws SQLException;
//批量执行SQL
void batch(Statement statement)
throws SQLException;
//更新
int update(Statement statement)
throws SQLException;
//查询
<E> List<E> query(Statement statement, ResultHandler resultHandler)
throws SQLException;
//根据下标查询
<E> Cursor<E> queryCursor(Statement statement)
throws SQLException;
// 获取SQl语句
BoundSql getBoundSql();
//获取参数处理器
ParameterHandler getParameterHandler();
}
BaseStatementHandler
它本身是一个抽象类，用于简化StatementHandler 接口实现的难度，属于适配器设计模式体现，它主要有三个实现类：
1、 SimpleStatementHandler
java.sql.Statement对象创建处理器，管理 Statement 对象并向数据库中推送不需要预编译的SQL语句。
1、 PreparedStatementHandler
java.sql.PrepareStatement对象的创建处理器，管理Statement对象并向数据中推送需要预编译的SQL语句。
注意：SimpleStatementHandler 和 PreparedStatementHandler 的区别是 SQL 语句是否包含变量。是否通过外部进行参数传入。SimpleStatementHandler 用于执行没有任何参数传入的 SQL，PreparedStatementHandler 需要对外部传入的变量和参数进行提前参数绑定和赋值。
1、 CallableStatementHandler
java.sql.CallableStatement对象的创建处理器，管理 Statement 对象并调用数据库中的存储过程。
RoutingStatementHandler
public RoutingStatementHandler(Executor executor, MappedStatement ms, Object parameter, RowBounds rowBounds, ResultHandler resultHandler, BoundSql boundSql) {
switch (ms.getStatementType()) {
case STATEMENT:
delegate = new SimpleStatementHandler(executor, ms, parameter, rowBounds, resultHandler, boundSql);
break;
case PREPARED:
delegate = new PreparedStatementHandler(executor, ms, parameter, rowBounds, resultHandler, boundSql);
break;
case CALLABLE:
delegate = new CallableStatementHandler(executor, ms, parameter, rowBounds, resultHandler, boundSql);
break;
default:
throw new ExecutorException("Unknown statement type: " + ms.getStatementType());
}
}
与CachExecutor相似，RoutingStatementHandler 并没有对 Statement 对象进行使用，只是根据StatementType 来创建一个代理，代理的就是对应Handler的三种实现类。在MyBatis工作时,使用的StatementHandler 接口对象实际上就是 RoutingStatementHandler对象。
2.2 StatementHandler的选择和创建
以查询为例，前面说到Executor在执行时会先查询缓存在走数据库，我们顺着**queryFromDatabase()方法的doQuery()**方法可以发现:
@Override
public <E> List<E> doQuery(MappedStatement ms, Object parameter, RowBounds rowBounds, ResultHandler resultHandler, BoundSql boundSql) throws SQLException {
Statement stmt = null;
try {
Configuration configuration = ms.getConfiguration();
//创建StatementHandler
StatementHandler handler = configuration.newStatementHandler(wrapper, ms, parameter, rowBounds, resultHandler, boundSql);
stmt = prepareStatement(handler, ms.getStatementLog());
return handler.query(stmt, resultHandler);
} finally {
closeStatement(stmt);
}
}
2.2.1 configuration.newStatementHandler
public StatementHandler newStatementHandler(Executor executor, MappedStatement mappedStatement, Object parameterObject, RowBounds rowBounds, ResultHandler resultHandler, BoundSql boundSql) {
//
StatementHandler statementHandler = new RoutingStatementHandler(executor, mappedStatement, parameterObject, rowBounds, resultHandler, boundSql);
//插件机制
statementHandler = (StatementHandler) interceptorChain.pluginAll(statementHandler);
return statementHandler;
}
这里会创建一个RoutingStatementHandler对象，我们刚才说过了，它会根据StatementType来创建对应的Statement对象。StatementType是MappedStatement的一个属性，他在bulid的时候默认为StatementType.PREPARED。 PreparedStatementHandler在构建的时候会调用其父类BaseStatementHandlerde的构造函数。ParameterHandler和ResultSetHandler也是在这里创建的，我们来看看。
2.2.2 BaseStatementHandler
protected BaseStatementHandler(Executor executor, MappedStatement mappedStatement, Object parameterObject, RowBounds rowBounds, ResultHandler resultHandler, BoundSql boundSql) {
this.configuration = mappedStatement.getConfiguration();
this.executor = executor;
this.mappedStatement = mappedStatement;
this.rowBounds = rowBounds;
this.typeHandlerRegistry = configuration.getTypeHandlerRegistry();
this.objectFactory = configuration.getObjectFactory();
if (boundSql == null) { // issue #435, get the key before calculating the statement
generateKeys(parameterObject);
boundSql = mappedStatement.getBoundSql(parameterObject);
}
this.boundSql = boundSql;
//构建parameterHandler
this.parameterHandler = configuration.newParameterHandler(mappedStatement, parameterObject, boundSql);
//构建resultSetHandler
this.resultSetHandler = configuration.newResultSetHandler(executor, mappedStatement, rowBounds, parameterHandler, resultHandler, boundSql);
}
ParameterHandler

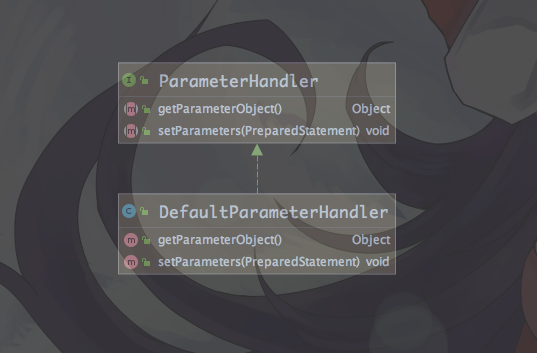

3.1 类图
相比于其他的组件就简单很多了，ParameterHandler 译为参数处理器，负责为 PreparedStatement 的 sql 语句参数动态赋值，这个接口很简单只有两个方法：
- getParameterObject：用于读取参数
- setParameters: 用于对
PreparedStatement的参数赋值
3.2 ParameterHandler的创建
public ParameterHandler newParameterHandler(MappedStatement mappedStatement, Object parameterObject, BoundSql boundSql) {
ParameterHandler parameterHandler = mappedStatement.getLang().createParameterHandler(mappedStatement, parameterObject, boundSql);
parameterHandler = (ParameterHandler) interceptorChain.pluginAll(parameterHandler);
return parameterHandler;
}
ResultSetHandler

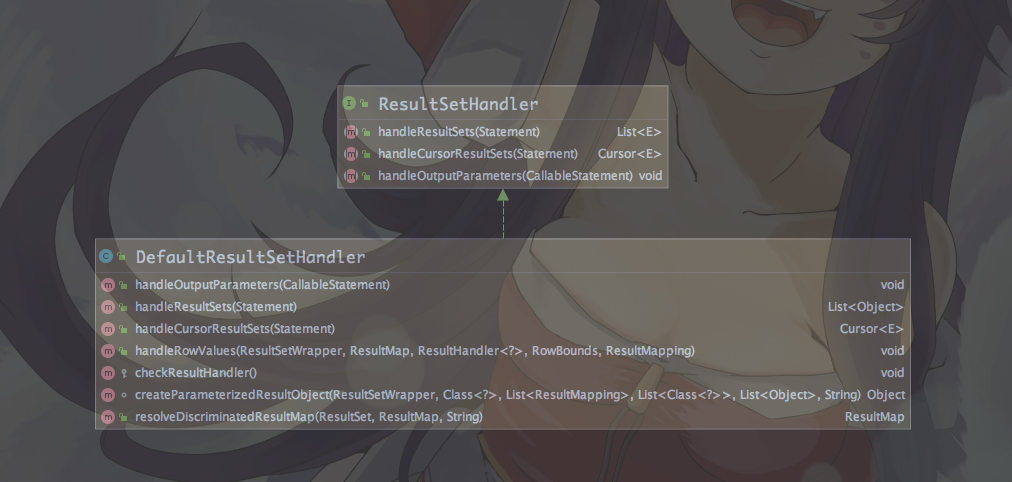

4.1 类图
ResultSetHandler 也很简单，它只有一个实现类 DefaultResultSetHandler，主要负责处理两件事
- 处理 Statement 执行后产生的结果集，生成结果列表。
- 处理存储过程执行后的输出参数
4.2 ResultSetHandler的创建
public ResultSetHandler newResultSetHandler(Executor executor, MappedStatement mappedStatement, RowBounds rowBounds, ParameterHandler parameterHandler,
ResultHandler resultHandler, BoundSql boundSql) {
ResultSetHandler resultSetHandler = new DefaultResultSetHandler(executor, mappedStatement, parameterHandler, resultHandler, boundSql, rowBounds);
resultSetHandler = (ResultSetHandler) interceptorChain.pluginAll(resultSetHandler);
return resultSetHandler;
}
本文仅对Mybatis执行sql的组件做一个入门级的介绍，后面我们会对执行sql的过程作出详细的讲解。
